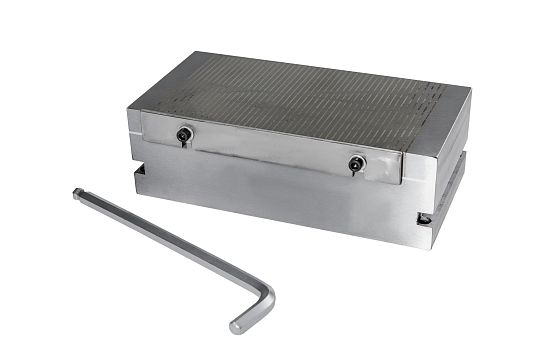

Магнитная плита для шлифовального и фрезерного станков 7208-0019 320х1000 мм

Артикул: 2200130
0
0 отзывов
ожидается поставка

Срок изготовления: до 100 дней

Большая прямоугольная станочная магнитная плита 320х1000 мм предназначена для прочного и надежного закрепления металлических заготовок при их обработке на металлорежущих станках, слесарной обработке и т.д. Фактически это магнитные тиски, которые не давят на закрепляемую деталь и не деформируют ее.

Магнитная плита проста в эксплуатации. Ее ставят на поверхность станка, очищают поверхность плиты растворителем или ацетоном, устанавливают деталь. Чтобы зафиксировать деталь, надо повернуть ключ в положение ON. Чтобы освободить деталь, поверните ключ в положение OFF.

Согласно ГОСТ 16528-87 удерживающая сила магнитных плит должна составлять не менее 80 Н/кв.см. Удерживающая сила этой магнитной плиты примерно 100 Н/кв.см, что соответствует ГОСТу. Максимальное удерживающее усилие достигается при удержании детали из низкоуглеродистой стали. Если деталь из легированной стали, усилие может упасть на 30-50%. Для чугунной детали усилие будет на 35-50% меньше максимальной.

Конструкция магнитных плит обеспечивает высокую влагостойкость. Это позволяет устанавливать плиты на токарных и фрезерных станках и дает возможность использовать при обработке смазочно-охлаждающую жидкость. Плиты на постоянных магнитах не нуждаются в электричестве.

Меры предосторожности:
1. Соблюдайте осторожность при работе с магнитами. Во избежание травм пользуйтесь только немагнитными инструментами и оснасткой.
2. Не подносите к магнитной плите электронный приборы и магнитные носители. Сильные магнитные поля могут повредить им.
3. Не допускайте нагрев поверхности плиты выше 120°C. От высокой температуры магниты теряют магнитные свойства.

Товар может отличаться от фотографий, представленных на сайте.

Параметры, единицы измерения7208-0019
Высота, мм100
Масса, кг200
Размеры, мм320х1000
Удельная сила притяжения, класс H, Н/см280
Удельная сила притяжения, класс B, Н/см250
Усилие переключения*, класс Н: не более, Н80
Усилие переключения*, класс B: не более, Н50

*Усилие определяют на конце рукоятки плиты динамометром или тарированным грузом. При этом рабочая поверхность плиты должна быть загружена деталями не менее чем на 40%.

Мы можем изготовить магнитные плиты любого размера по вашим чертежам. Для заказа оставьте заявку, напишите на почту или обратитесь к менеджеру.


Товар приедет к вам без повреждений и сколов. Мы профессионально упаковываем каждый заказ перед отправкой.

В ассортименте нашего магазина более 800 магнитных товаров. Все магниты - более 7,5 млн штук - бережно хранятся на нашем складе. Крупнейшем в СНГ.
Принцип работы магнитной плиты. Плита включается и выключается перемещением центрального магнитного узла А. Когда магниты совмещены со стальными пластинами на верхней пластине В, деталь зафиксирована. Когда магнитный узел сдвинут относительно пластины, магниты "замыкаются" друг на друга и притяжения детали не происходит.
Конструкция магнитной плиты.
L – длина, B – ширина, H – высота.
